F500HA型 平行光管【同轴透射式】
（焦距500mm，口径80mm）
产品简介 Product introduction
F500HA型 平行光管【同轴透射式】，是用以获得平行光束的仪器，是光学材料均匀性检查及各类光具座的基本测试基准部件，具有像质良好的双分离物镜。其主要作用是提供平行光束或模拟无穷远目标。它配备合适的附件和前置镜或测量显微镜组合使用，可作光学部件的光学常数测定，以及成像质量的评价工作；又可作观察、瞄准用的无穷远目标。并是大块光学玻璃均匀性检查仪的主要组成部分，是测试工作中一种基本的仪器。选配有十字线分划板、分辨率板、星点板等，不仅可作瞄准用的无穷远目标，还可用来检测光学系统相关指标，是光学仪器生产装校、科研、教学工作中常用的基本的光学测试仪器之一。
应用范围 Applications
本系列平行光管是用以获得较大口径平行光束的仪器，其用途甚为广泛。
选用不同的分划板，配备不同的附件及观测用显微镜，前置镜，可作以下几个方面的用途：
1、作为光学仪器装校调整用的基本工具；
2、选用玻罗板，配备测微目镜，可进行透镜及各种物镜的截距、焦距的测量；
3、选用合适的分辨率板，配备观察用显微镜、前置镜，可作透镜、棱镜、平面镜及各类物镜的分辨率的测定，并可根据分辨率图案像判断其成像质量；
4、选用合适的星点板，配备观察用显微镜、前置镜可作透镜、棱镜、平面镜及各类物镜的像质评定；
5、配上专用的反射镜和测微目镜并可作导轨、大平面等不直度的测量；
6、作为远距离目标的瞄准工具；
此外，本系列平行光管，还是光学材料均匀性检查仪及各类光具座的基本测试基准部件。
因此，它是光学仪器的生产、科研、教学等单位常用的基本光学测试工具之一。
性能特点 Performance characteristics
我司生产的平行光管系列，具有以下优点：
1、焦距80mm-500mm的平行光管具有像质良好的双胶物镜，并配有十字线分划板，可做瞄准用的无穷远目标，是光学仪器生产装校工作中最基本的仪器之一，配备其他附件，具有更广泛的用途。
2、F-XA系列机型可增加各种附件，使其功能更为全面。
3、焦距1000mm-3000mm的平行光管是一种长焦距、大口径，并具有像质优良的双分离物镜的仪器，它配备多种附件，常与前置镜或测量显微镜组合使用，既可作观察、瞄准用的无穷远目标，又可用于光学零部件、光学系统的光学常数测定、成像质量以及微光夜视产品的评定工作和检测，它是光学仪器的科研、生产、教学等单位常用的光学仪器。
4、焦距4600mm的平行光管的物镜为单片非球面透镜。
工作原理 Working principle
如图所示，作为目标的分划板被光源1通过各色滤光片2均匀地照明，如果分划板3正确地位于物镜4的焦平面上，那么从物镜射出的光即为平行光束，亦即相当于来自无穷远的光束。
图1-同轴透射式系列平行光管工作原理图
使用方法 Use
1、使用概述：
仪器的主要组成部分有带框物镜，带调整支座的镜管、各类不同的分划板及带不同颜色滤光片的照明器等。
物镜是双分离型消色差物镜，全套分划板包括：a.十字线分划板（图2a）；b.玻罗板（图2b）；c.分辨率板（1~4#）一套（图2c）；d.星点板一套（图2d）。
图2
分划板能方便地更换，且定位可靠。分划板的中心在仪器出厂前均已经过严格地校正。镜管内壁涂黑色消光漆并装有消光光栏，它能有效地防止漫射光的干扰，以使物镜成象质量不受损害。镜管后部有供调焦用的移动机构（F500、F1000型无此机构），当仪器有视差或者使用不同颜色的滤光片时，可方便地得以调节。带支座的镜管还可作上下移动及俯仰，以调节光轴于水平工作位置。
带座的照明器内装有有效孔径f45mm的聚光镜组，聚光镜组可作调焦移动，滤光片有绿、橙、乳白、中性及毛玻璃五种，使用时可根据需要任意选用。
照明器的灯泡为12V35W（F500、F1000型为6V8W）。
此外，仪器还带有10′观察目镜，因此平行光管还可作前置镜用（F500型装上调节机构及目镜后变为25′前置镜，F1000型装上调节机构及目镜后变为50′前置镜），以作远距离目标瞄准。
为了检验平行光管的视差，使用前用高斯目镜及可调整的带座反射镜进行视差的检验与校正，其原理见图3。
图3
照明器1经过高斯目镜与中心析光镜均匀地照亮十字分划板2，如果分划板正确地位于物镜焦面上，从物镜3射出时即为平行光束，光束经调整的带座反射镜4反射回来后，再经物镜成像于十字线分划板上，通过高斯目镜5观察十字线分划板上十字线的象以及反射回的十字线象，二者即同时清晰，此时说明平行光管的视差是好的，如图所示。否则说明视差是不好的，此时应调节镜管后部的分划板移动机构，直至在目镜视场中二者十字线象同时观察清晰为止。
仪器带有的所有分划板面到定位靠面的距离已在出厂前校正一致，因此，在使用时选用任一分划板的情况下，视差都是一致的。
2、各种分划板的使用
2.1、十字线分划板
用于平行光管视差的校正以及利用该平行光管作装校仪器基准工具时使用。
2.2、玻罗板
玻罗板与测微目镜或测量显微镜配合起来使用，可用于测量透镜及各类物镜（如照相、望远物镜）的焦距，其计算公式如下：
式中：
当直接使用测微目镜时
2.3、各类分辨板的使用
主要用于光学系统分辨能力的测定，亦可根据分辨率图案象判定其物镜的成象质量。
分辨率板是根据（JB/T9328-1999）标准制作，其有5种，每一种板由25单元不同宽度的图案条纹组成，而每一单元图案由4个不同方向的条纹组成，各条纹组的宽度以及每毫米条纹对数可由附表中查知。
根据观察结果，读出能分辨出的条纹图案单元号码，即可从附表中查出条纹数/毫米。
其图案分辨率可以角度值表示。按下列公司计算：
式中：
实际使用时，预先计算列表查得（附表），在检验分辨率的同时，亦可根据其图案象判别其成象质量。
技术指标 Technical indicators
1、光学系统：同轴透射式；
2、焦 距：500mm；
3、有效孔径：φ80mm；
4、视 场：≥3°；
5、分 辨 率：≤1.8″；
6、平行性：≤10″；
7、工作波段：380~780nm；
8、光源：6V3W；白色 LED；【或12V20W卤素光源】
9、重量：8kg；
标准配置 Standard configuration
名称
数量
单位
详细信息

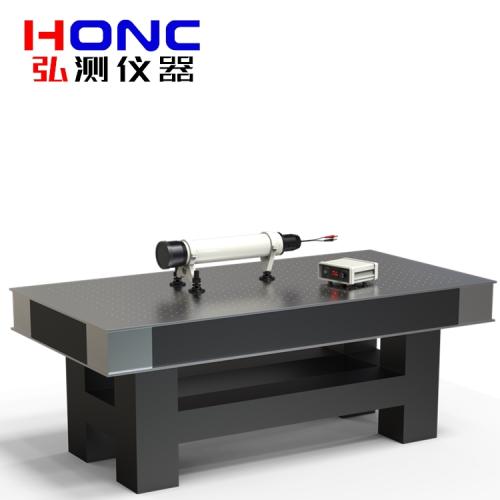

F500HA型 平行光管
1
套
含调整支架
直流稳压电源
1
个
带框分划板
7
件
十字分划板1件；
分辨率板（2#、3#）各1件；
0.2/0.02/0.05星点板各1件；
玻罗板1件；
光学平台
1
台
选配
旧款产品外形尺寸图
旧款电源组件外形尺寸图
