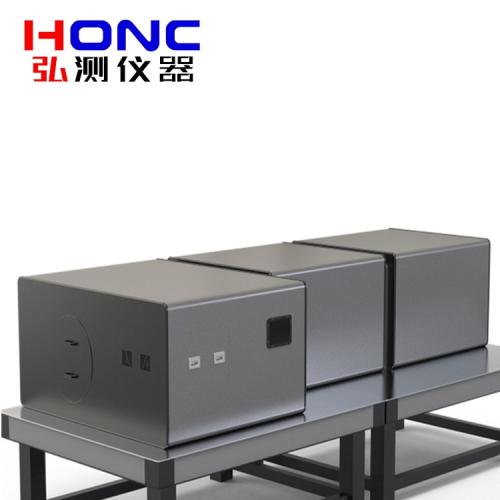

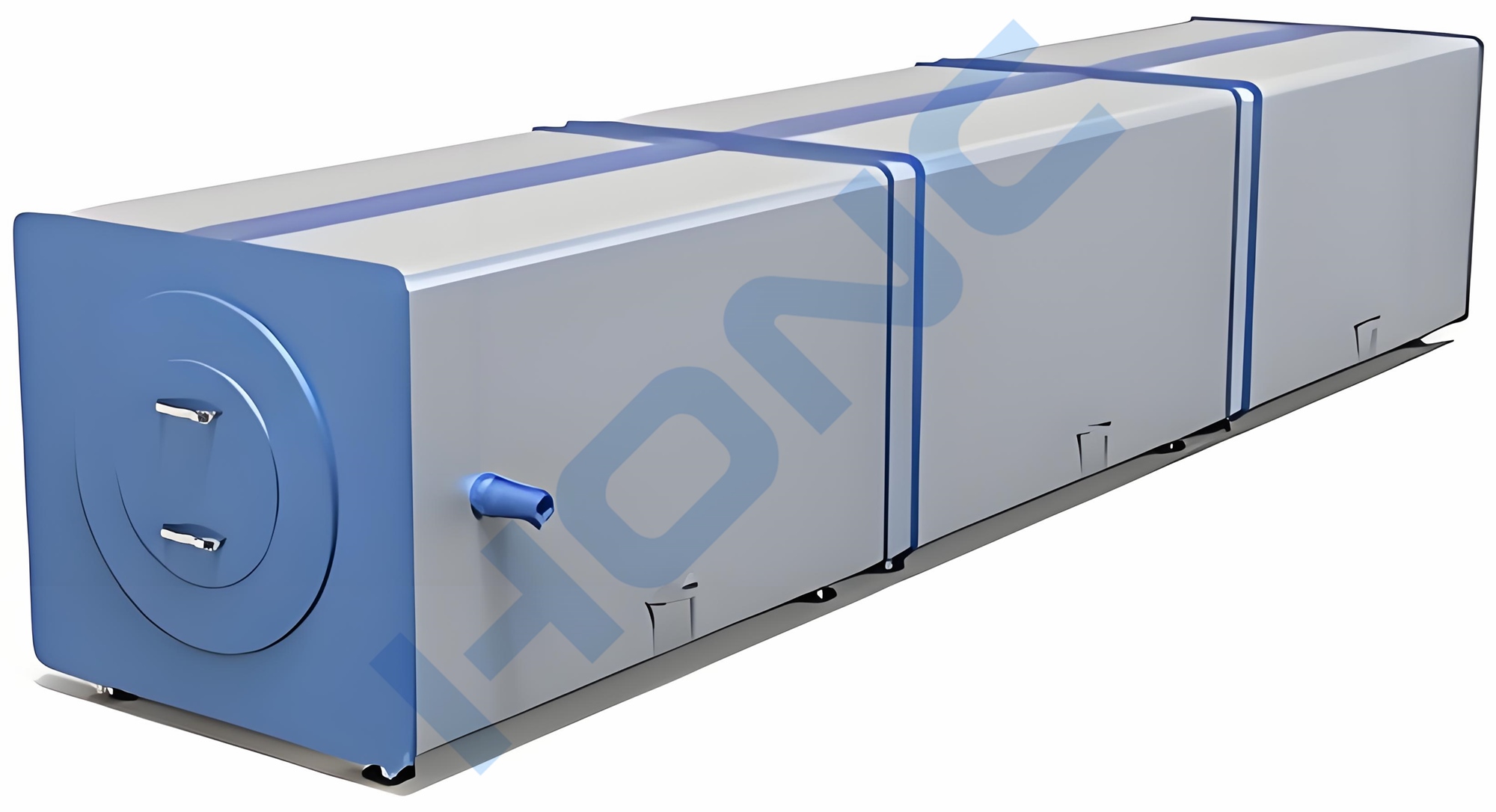

HLZ600-6000F型 离轴反射式平行光管
（口径：φ600mm、焦距：6000mm）
产品简介 Product introduction
HLZ600-6000F型 离轴反射式平行光管（Φ600mm），是系统经过严格调校的高精度平行光管。主要用于光学仪器成像检测、多光轴多波段光学系统调校的光学仪器。该仪器具有测量孔径大、光谱范围宽等优点；可用于光学仪器成像检测、多光轴多波段光学系统调校；本系列平行光管主要可用于激光光轴、电视光轴、目视光轴间的光轴平行性调校；平行光管配以不同的目标分划板，可广泛用于光学仪器几何参数（焦距、相对孔径等）、成像质量（星点检验、目视分辨率检验）等参数测量；配以黑体面源可实现红外成像质量检测及光轴调校；配以激光光源可以扩束大口径平行光。配备其它附件也可进行光学系统的其它参数测量。
离轴平行光管是一种用于物理学、自然科学相关工程与技术领域的物理性能测试仪器，主要是用来产生平行光束的光学仪器；是装校调整光学仪器的重要工具，还可以用于测定透镜组的焦距，鉴别率，及光学系统成像质量等。
其主要功能如下：
1、用于可见光、红外及激光等多波段系统的光轴调校；
2、配以不同的分划板并结合其他附件，可用于光学系统基本参数的检测；
3、配以面源黑体可实现红外波段成像质量检测及光轴调校；
4、配以激光光源可以组成激光平行光管，实现激光扩束功能；
5、可以提供一束超低发散角的平行光；
6、模拟无穷远目标；
产品光路图
反射率曲线图
技术指标 Technical indicators
1、光学系统：离轴反射式；
2、焦 距：6000mm；
3、有效孔径：Φ600mm；
4、系统波像差：RMS优于1/15λ@632.8nm；
5、平行性：优于5"；
6、反 射 率：≥85%；
7、主镜材质：石英玻璃【可选配K9光学玻璃/微晶玻璃】；
8、膜 层：铝+硅保护【可选配金/银/介质+硅保护】；
9、视 场：≥0.286°；
10、重量：630KG；
标准配置 Standard configuration
名称
数量
单位
详细信息
离轴反射式平行光管
1
套
HLZ600-6000F型；含支架
带框毛玻璃
1
件
滤光片
3
件
绿色、橙色、中性
光源组件
1
套
12V30W卤素光源
带框分划板
（适用于可见光波段）
12
件
带框十字分划板1件；
分辨率板（1#-5#）各1件；
玻罗板1件；
星点板（0.1/0.2/0.01/0.02/0.05）各1件；
电动旋转式靶板
1
套
可选配置（定制）
金属针孔板
1
件
可选配置（定制）
金属十字分划板
1
件
可选配置（定制）
金属四杆靶
1
件
可选配置（定制）
黑体
1
件
可选配置（定制）
光学平台
1
台
选 配
产品外形尺寸图
