φ250mm*45mm标准光学平面平晶（1级/2级、单/双平面）









 产品简介   Product introduction

---

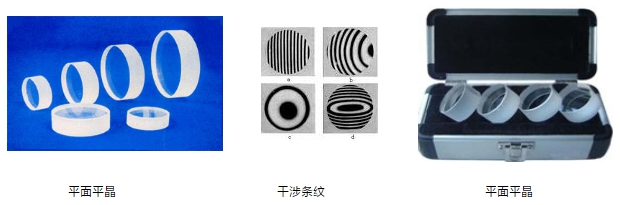

光学测量平面是表面粗糙度数值和平面度误差都很小的玻璃平面，它能够产生光波干涉条纹。平晶是具有一个（或两个）光学测量平面的正圆柱形或长方形的量规；一般用K9光学玻璃或石英玻璃制造。

光学平晶是由玻璃或水晶制成，用来检查光整镜面的平面度。平面平晶的一个面是非常光整的镜面，把它与加工镜面相接触，就会产生干涉条纹，通过对此干涉条文的测量，可以求得工件被加工镜面的平面度。适用于块规、千分尺、塞尺等量具的测量面的平面度检测。

常用的平晶有平面平晶、长平晶和平行平晶。

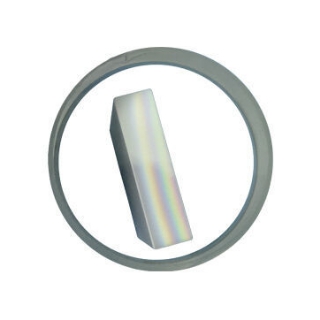

长平晶主要用于以等倾干涉法检定研磨平尺的平面度。

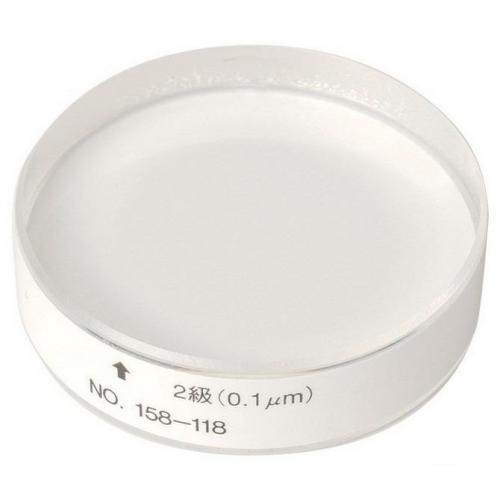

平面平晶用于测量高光洁表面的平面度误差，平面平晶是用于以干涉法测量块规，以及检验块规、量规、零件密封面测量仪器及测量工具量面的研合性和平面度的工具。图1a为用平面平晶检验量块测量面的平面度误差。

圆柱形平面平晶的直径通常为 45～150毫米。其光学测量平面的平面度误差为：1级精度的为0.03～0.05微米；2级精度的为0.1微米。常见的长方形平面平晶的有效长度一般为200毫米。

平行平晶的两个光学测量平面是相互平行的，用于测量两高光洁表面的平行度误差，例如千分尺两测量面的平行度误差（图1b）。与平面平晶相似，把它与加工镜面相接触，就会产生干涉条纹，通过对此干涉条文的测量，可以求得工件被加工镜面的平面度和平行度。平行平晶的两面均为高精度的平整镜面，且相互间的平行度很高，适用于检测各种计量器具的测量工作面的平面度及平行度。





 应用范围   Applications

---

平面平晶是用于以干涉法测量块规，以及检验块规、量规、零件密封面、测量仪器及测量工具量面的研合性和平面度的 常用工具。

平行平晶的两个光学测量平面是相互平行的，用于测量两高光洁表面的平行度误差。

适用于光学加工厂、厂矿企业计量室、精密加工车间、阀门密封面现场检测使用，也适用于高等院校、科学研究等单位做平面度等检测。





 测量方法   Working principle

---

平晶是利用光波干涉现象测量平面度误差的，故其测量方法称为平晶干涉法,也称技术光波干涉法。测量时,把平晶放在被测表面上,且与被测表面形成一个很小的楔角 θ，以单色光源照射时会产生干涉条纹。干涉条纹的位置与光线的入射角有关。如入射光线垂直于被测表面，且平晶与被测表面间的间隙很小,则由平晶测量面P反射的光线与被测表面反射的光线在测量面 P发生干涉而出现明或暗的干涉条纹。若在白光下，则出现彩色干涉条纹。如干涉条纹平直，相互平行,且分布均匀,则表示被测表面的平面度很好；如干涉条纹弯曲，则表示平面度不好。

其误差值为f= (v/ω)×(λ/2)；

λ为光波波长，白光的平均波长为0.58μm,ν为干涉带弯曲量，ω为干涉带间距。





 技术指标   Technical indicators

---

1、外形尺寸：

类型	直径*厚度（mm）		精度	备注
长平晶	210*40*25
	310*40*25
平行平晶	组I	0-25mm	0.6um	4块/组
	组II	25-50mm	0.6um	4块/组
	组III	50-75mm	0.8um	4块/组
	组IV	75-100mm	1.0um	4块/组
	●  平行平晶是以光波干涉原理为基础，利用平晶的测量面与试件的被测量面之间所出现的干涉条纹来测量被测量面的误差程度。 ●  平行平晶具有高精度的平面性和平行性。 ●  平行平晶用于干涉法测量检定千分尺、杠杆千分尺、杠杆卡规、千分表和千分尺卡规等量具测量面的平面度和两相对测量的平行度。 ●  测量准确度：按《JJG28-2019平晶》标准执行； ●  平行平晶共分四个系列，每个系列各分六组，每组四块。  ●  测量面上平面度偏差：<0.1μm； ●  平面度局部偏差： 　  >0.03μm； ●  检验标准：GB903无色光学玻璃 ●  测量面平行度误差： 组Ⅰ系列（0-25mm）允许误差值：0.6μm； 组Ⅱ系列（25-50mm）允许误差值：0.6μm； 组Ⅲ系列（50-75mm）允许误差值：0.8μm； 组Ⅳ系列（75-100mm）允许误差值：1.0μm；  ●  平晶必须放置在(20士5)℃和湿度不大于80 % RH的检定室内进行等温，等温时间不少于8h。
平面平晶	Φ30*15		1级或2级	单平面平晶/双平面平晶
	Φ45*15
	Φ60*20
	Φ80*20
	Φ100*25
	Φ150*30
	Φ200*40
	Φ250*45
	Φ300*45
	Φ400*45
	Φ500*50
	Φ600*50
	1、平面平晶制成两种精度： 1级 和 2级； 2、平面平晶工作面的平面度偏差允许值为： 直径30~60mm 1级平晶 0.03μm； 直径30~60mm 2级平晶 0.1 μm； 直径80~150mm 1级平晶 0.05μm； 直径80~150mm 2级平晶 0.1 μm； 直径200~300mm 1级平晶 0.06μm； 直径200~300mm 2级平晶 0.1μm； 直径300~600mm 1级平晶 0.08μm； 直径300~600mm 2级平晶 0.1μm； （直径300mm~600mm的平晶 平面度误差均可以做到0.03μm 达到国际优秀水平 ） 更大尺寸平面平晶平面度偏差允许值，根据国家标准。 3、平面平晶工作面的局部偏差允许值为： 0.03μm 4、平面平晶测量工作应在室温2 0℃±3℃条件下保持数小时后进行。 5、平行度误差：Ⅰ级 0.6μm 6、平晶的材料：A级 光学K9玻璃；检验标准 （GB 903-1987 无色光学玻璃） 7、平晶必须放置在(20士5)℃和湿度不大于80 % RH的检定室内进行等温，等温时间不少于8h 注：可以定做正方形、长方形、环形平面平晶，可以定做二等平面平晶，标准样板。可以带出报告，可以定做材质为石英平面平晶。

附：平行平晶尺寸表：

组号	0－25	25－50	50－75	75－100
1	15.00，15.12 15.25，15.39	40.00，40.12 40.25，40.37	65.00，65.12 65.25，65.37	90.00，90.12 90.25，90.37
2	15.12，15.25 15.37，15.50	40.12，40.25 40.37，40.50	65.12，65.25 65.37，65.50	90.12，90.25 90.37，90.50
3	15.25，15.37 15.50，15.62	40.25，40.37 40.50，40.62	65.25，65.37 65.50，65.62	90.25，90.37 90.50，90.62
4	15.37，15.50 15.62，15.75	40.37，40.50 40.62，40.75	65.37，65.50 65.62，65.75	90.37，90.50 90.62，90.75
5	15.50，15.62 15.75，15.87	40.50，40.62 40.75，40.87	65.50，65.62 65.75，65.87	90.50，90.62 90.75，90.87
6	15.62，15.75 15.87，16.00	40.62，40.75 40.87，41.00	65.62，65.75 65.87，66.00	90.62，90.75 90.87，91.00





---



钠光灯-高频钠光灯-平晶纳光灯箱



一、用途：

高精度钠光灯箱是光学仪器理想的单色光源。主要和平面平晶配套，用于以干涉法测量块规，以及检验块规、量规、零件密封面、测量仪 器及测量工具量面的研合性和平面度适用于光学加工厂、厂矿企业计量室、精密加工车间、阀门密封面现场检测使用，也适用于高等院校、科学研究等单位做平面度等检测。

二、主要技术特点：

1、高精度钠光灯箱是由特种的抗钠玻璃吹成管胆，管内充有金属钠，外面封接玻璃外壳而成。点燃后能辐射比较强5890A 5896A钠谱线。具有适应范围广、使用寿命长、不受环境温度影响、灯光稳定无频闪的特点，可防止低频灯光源对人眼的伤害。

2、发光管它的发光效率基本不受环境温度的影响。其辐射光谱纯正、稳定、无杂散光。其发光波长透雾性强，在低功率电光源产品中光效较高，是光学仪器中单色光源理想的选择。

3、灯具采用高品质防火、阻燃、环保进口塑料，紧固件采用材料增强安全性，抗振性。

4、根据光源的特性，灯具反射器采用抗紫外线喷塑增强表面抗腐蚀性。全密封防尘、防水、防眩光设计。

5、灯具检测平台采用特殊阻尼材料，先进的表面喷涂工艺精工制作，增强对被测工件的保护和保证检测的安全稳定。

6、检测平晶范围直径300mm（范围不够可以定做更大）

7、工作电压：15+5 功率：20 W 工作电流：1-1.3A
