ZFDT-391H型 程控高精度精密多齒分度臺（立式）

 產品簡介   Product introduction

---

程控多齒分度臺是檢測角度的精密儀器，它既可作為角度基準用于測量，又可作為分度裝置用于精密加工。它與光電自準直儀配合使用，可檢測基數為360°/n（n為齒數）的各種多面棱體、角度塊規、光學棱鏡等高精度角度器件。作為分度裝置用于加工時，可在普通銑、鏜、磨等機床上加工角度要求很高的精密零件（如：孔位、垂直面、平行面等）。多齒分度臺的細分和組合差動還可進行高精度的任意角度測量。

程控多齒分度臺是一種高精度角度測量器具，廣泛應用與高精度角度測量及需要高精度角度輸出的產品上，一般的多齒分度臺為手動機械，隨著自動化機械的發展，我公司研制了程控多齒分度臺，用單片機進行控制，實現了多齒分度臺測量的自動化。

儀器放置平板上與高精度數顯自準直光管配合后可檢定高精度角度塊、高精度五棱鏡及其它各種光學元件及鏡面工件的角度。本儀器結構簡單可靠，操作方便，便于調整和維護，適用于計量部門、角度基準制造工廠及廠礦企業計量室等有關精密計量單位作為精密儀器使用，是一種很實用角度標準。

本產品具有分度精度、重復精度、自動定心精度高，結構簡單，操作方便等特點。它適用于科研、計量部門的試驗，儀器及機械制造業的計量、檢測和加工之用。

立式型-高精度精密多齒分度臺	立臥兩用型-高精度精密多齒分度臺
立式型-程控高精度精密多齒分度臺	立臥兩用型-程控高精度精密多齒分度臺

 工作原理   Working principle

---

分度臺主要有一對多齒盤和升降、鎖緊機構組成。

多齒盤是一對直徑、齒數、齒形等完全相同的平面向心齒輪，它的每一個齒的形狀、精度、節距等幾乎完全相等，在上、下兩齒盤的相互嚙合中，由于齒的嚙合平均效應作用，使其獲得較高的分度精度。

升降、鎖緊機構是由偏心裝置組成，它主要保證上齒盤平穩升降和旋轉，并使上、下齒盤在嚙合時獲得恒定的軸向正壓力，使上、下齒盤緊密嚙合。



 使用方法   Use

---

多齒分度臺系列有立式多齒分度臺、細分多齒分度臺、立臥兩用式多齒分度臺。立臥兩用式多齒分度臺可在臺面水平、垂直或傾斜狀態下使用，其余多齒分度臺均應保持臺面在水平狀態使用。

細分多齒分度臺是在720齒立式多齒分度臺基礎上，加上細分機構而成的。

1、立式、立臥兩用式多齒分度臺使用方法

多齒分度臺使用前應小心地將多齒分度臺安放在平臺上，將臺面清洗干凈，手柄順時針旋轉180°到定位點（手柄位置處于水平），由于偏心軸作用，此時上齒盤被抬起，上、下齒盤脫開，然后轉動上齒盤，到指標線對準刻度環零位，將手柄逆時針旋轉180°到定位點，此時上、下齒盤重新嚙合，多齒分度臺起始位置為零；然后以同樣操作方法將上齒盤轉到下一測量位置，此時指標線對準的刻度環上的角度值，即為被測角度值。由于多齒分度臺在脫開嚙合位置時，臺面處于活動狀態，沒有定位精度，因此，在使用過程中，只有齒盤處于嚙合位置才能進行測量、讀數。

圖1  立式多齒分度臺

1、上齒盤 2、刻度環 3、下齒盤 4、手柄

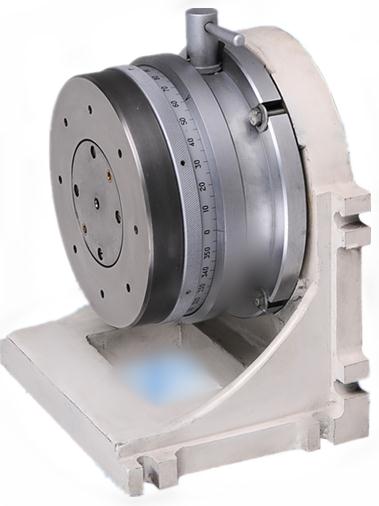

圖2  立臥兩用多齒分度臺臥式狀態

1、角板 2、上齒盤 3、刻度環 4、下齒盤  5、手柄



圖3  細分多齒分度臺外形圖



2、細分多齒分度臺使用方法

2.1 細分多齒分度臺應放置在水平平板上使用，不得傾斜使用。

2.2 細分多齒分度臺使用是先旋轉多齒分度臺到所需整度數，然后再旋轉至所需度數的分、秒位置。它的讀數是先在多齒分度臺刻度環上讀整度數，如圖4示列，21°4′8.2″在齒盤刻度環讀21°（左下圖），再在細分鼓輪（左上圖）固定讀數套筒（右邊橫線）上讀4′，在活動讀數套筒（左邊豎線）上讀8.2″。由于細分多齒分度臺的齒盤是720齒，刻度環上每一刻度表示0.5°（即30′），當多齒分度臺刻度環上的讀數是xx.5°時，則齒盤讀數去掉.5°，在固定讀數套上的讀數應加上30′如示例20°34′8.2″，在多齒分度臺刻度環讀21.5°時，把0.5°變成30′即20°30′，再在細分鼓輪上讀4′8.2″，兩者相加即20°34′8.2″；細分鼓輪的活動讀數套筒最小刻度值為0.1″，一圈為30″，角秒的讀數方法同千分尺，如示例20°34′38.2″，在多齒分度臺刻度環讀21°30′，在細分鼓輪的固定讀數套筒上，橫線上半部分每格1′，下半部分相應在每格中間刻線，即為30″，該例中活動讀數套筒超過4′刻線1圈，所以角秒讀數要加30″即成38.2″，再加整度數部分，得到讀數20°34′8.2″。

2.3 為減少測量誤差，消除死程，細分鼓輪應順時針方向(即讀數減小方向或絲桿旋進方向)單方向對線，如旋過頭，應退回十來秒再順時針對線。

多齒分度臺的整度部分可任意方向旋轉對線,不受此約束。

2.4 使用一段時間發現細分鼓輪（微分筒）轉動不靈活時, 可取下細分多齒分度臺標牌上四個螺釘，即出現加油孔，加入數滴儀表油，再裝上標牌，并將細分鼓輪來回旋轉一遍,使油膜均勻。

2.5 每天使用前應將細分鼓輪從0～30′來回旋轉一遍,以保證楔塊接觸面的潤滑。

圖4  細分多齒分度臺讀數示例圖



 性能特點   Performance characteristics

---

1、分度精度高，重復精度高，定性精度高；

2、結構簡單，操作方便；多種規格可供選擇，適用場合范圍更廣；

3、利用了多齒的嚙合平均效應，降低誤差，保證精度；

4、多種規格可供選擇，適用場合范圍更廣，立臥兩用式多齒分度臺可在臺面水平、垂直或傾斜狀態下使用；

5、為適合相應檢測功能，刻度圈有明確分度標示；

6、差動多齒分度臺分度更高，細分多齒分度臺可實現任意角度測量。程控多齒分度臺可實現自動測量；

7、全自動測量，操作方便，節省時間，可減小手工操作引起的誤差；



 技術指標   Technical indicators

---

1、規格型號：ZFDT-391H型 程控高精度精密多齒分度臺（立式）；

2、測量范圍：0°～360°；

3、分辨力：360/391°；

4、整分度示值誤差：≤0.2″；或≤0.5″；

5、測量重復性：≤0.06″；或≤0.12″；

6、綜合示值誤差：≤0.04″；

7、臺面直徑：φ140mm；

8、承載能力：20kg；

9、自重：8kg；

10、操作方式：自動（立式）；

型號	ZFDT-720	ZWFDT-720	ZFDT-552	ZWFDT-552	ZFDT-360	ZWFDT-360	391/720差動
測 量 范 圍（°）	0°～360°	0°～360°	0°～360°	0°～360°	0°～360°	0°～360°	0°～360°
分 辨 力（°）	0.5°	0.5°	0.652°	0.652°	1°	1°	4.6″
整分度示值誤差（″）	≤0.2″	≤0.2″/0.3″	≤0.2″	≤0.2″/0.3″	≤0.2″	≤0.2″/0.3″	≤0.5″
	≤0.5″	≤0.3″/0.5″	≤0.5″	≤0.3″/0.5″	≤0.5″	≤0.3″/0.5″
測量重復性（″）	≤0.02″	≤0.02″	≤0.02″	≤0.02″	≤0.02″	≤0.02″	≤0.04″
	≤0.04″	≤0.04″	≤0.04″	≤0.04″	≤0.04″	≤0.04″
綜合示值誤差（″）	≤0.04″	≤0.04″	≤0.06″	≤0.06″	≤0.06″	≤0.06″	0.06″
臺 面 直 徑（mm）	φ205mm	φ205mm	φ205mm	φ205mm	φ205mm	φ205mm	φ160mm
承 載 能 力（kg）	30kg	30kg	30kg	30kg	30kg	30kg	15kg
自 重（kg）	30kg	35kg	30kg	35kg	30kg	35kg	30kg
操 作 方 式	自動	自動（立臥）	自動	自動（立臥）	自動	自動（立臥）	自動



安裝步驟：

1、對于在弘測公司新購置的立式多齒分度臺，首先應將下齒盤底面之鎖緊螺釘（圖5）取下，然后安置于基座（平板）上即可使用。

圖5 多齒分度臺底面圖



圖6 391G多齒分度臺外形圖

若分度臺需長途搬運時，應先將分度臺上、下齒盤處于嚙合位置，然后將限位螺釘旋緊，使手柄處于固緊狀態后裝箱。

2、對于新購置的FDT-391G多齒分度臺，首先應將如圖所示的蝶形螺母旋開，取掉螺栓，安置在（平板）上即可使用。

若分度臺需長途搬運時，應先將分度臺上、下齒盤處于嚙合位置，然后將蝶形螺母和螺栓上、下齒盤鎖緊，再裝箱。

3、新購細分多齒分度臺先拆去外箱，將細分多齒分度臺從底板上取下，將細分多齒分度臺翻過來，將圖7所示的四個內六角螺釘旋退6圈，再將細分多齒分度臺翻回來，然后將圖8所示的旋扭取下，松掉五個沉頭螺釘，拆下側面板，將旋扭軸上的橡膠套取下，再將側面板裝上，裝上旋扭，即完成拆箱。裝箱過程與之相反。

圖7 細分多齒分度臺底面圖



圖8 細分多齒分度臺側面圖

 保養維護   Maintenance

---

1、多齒分度臺嚴禁在上、下齒盤脫開后隨意轉動升降手柄或搬動移位，以免碰傷齒面。

2、多齒分度臺必須在刻度環的刻度線與零位指示線對準后方可嚙合，否則將碰傷齒面，影響儀器精度。

3、使用細分多齒分度臺時，旋轉細分鼓輪不宜太快，以免使絲桿磨損加快。絕對禁止碰撞及用力扳動細分鼓輪，以免絲桿彎曲，影響儀器精度及使用。

4、細分鼓輪旋過0分一圈多時，限位螺釘即碰到擋塊，不可撞擊及用力旋轉使儀器零位走動。細分鼓輪退出30分一般不要超過兩圈，如退出過多，發現碰到東西絲桿轉不動時，不可硬旋，否則會使儀器失調或損壞。

5、多齒分度臺是高精度測角工具，嚴禁敲擊、碰撞，安置被測工件時，力量不易過大。不得隨意拆卸以免造成精度喪失。

6、分度臺使用過程中應注意防磁。

7、分度臺應在清潔的環境中使用，嚴禁雜物進入齒盤內部。注意恒溫、恒濕，工作溫度為２0°±4℃，相對濕度＜65%。

8、使用完畢應將工作臺面清洗干凈，并油封，以防生銹。
